机制砂抹灰砂浆现场施工岀现的问题主要硏究了羟丙基甲基纤维素、引气剂膨润土和减水剂及其复掺对机制砂抹灰砂浆性能的影响规律，结果表眀羟丙基甲基纤维素槮量増加砂浆保水率眀显增加8d抗压强度下降但过量増加羟丙基甲基纤维素会降低施工性能増加引气剂施工性能好28d抗压强度急剧降低増加膨润土和减水剂砂浆抗下垂性好有利于施工但砂浆稠化快结论是几种外加剂合理复掺的机制砂抹灰砂浆具有良好的保水率和28d抗压强度而且具有良好的施工性能。

   随着各地推行预拌砂浆政策的落实掀起了一股砂浆预拌化的热潮。由于天然河砂正在枯竭以及天然河砂干燥消耗大量能源的现实机制砂的生产及在预拌砂浆中的应用已成主流预拌砂浆厂。机制砂是由石灰石经机械破碎筛分而成其颗粒尖锐粗糙且带有棱角同时机制砂在生产过程产生石粉。将部分石灰石粉掺入砂浆中在满足砂浆的性能要求的同时即降低了砂浆原材料成本又避免了二次污染。在机制砂抹灰砂浆中掺入适量保水材料(羟丙基甲基纤维素)产品各性能均满足国家标准GBT25181-2010《预拌砂浆》对干混普通抹灰砂浆的性能指标要求但在现场施工会反应出各种问题羟丙基甲基纤维素掺量太少砂浆上墙容易下垂羟丙基甲基纤维素掺量太多砂浆太黏大面积施工工人劳动强度大等。本文就针对机制砂抹灰砂浆在施工中出现的问题对机制砂抹灰砂浆中外加剂种类、掺量、作用及机理进行了研究。

试验原材料：

水泥：强度等级为P·O 42.5 级水泥其他技术指标均满足GB 175通用硅酸盐水泥》规定的指标要求。

机制砂：取自郑州市某干混砂浆企业主要矿物是碳酸钙颗粒粒径大于0.075mm机制砂的细度模数为2.8,符合级配2区。

石灰石粉：由石灰石袆崙机制砂过程形成的未再加工),主要矿物是碳酸钙颗粒粒径小于0.075mm小于45μm颗粒含量占总石粉量的65%

外加剂：羟丙基甲基纤维素醚(简称纤维素醚国产)、引气剂、减水剂、膨润土均为市售产品。

水:城市自来水。

试验方法：

干混抹灰砂浆的稠度、保水性、体积密度和硬化后抗压强度均按JJT702009《建筑砂浆基本性能试验方法标准》的规定进行其中干混抹灰砂浆的稠度通过加水量控制为90-100mm。

保水剂(羟丙基甲基纤维素)的影响

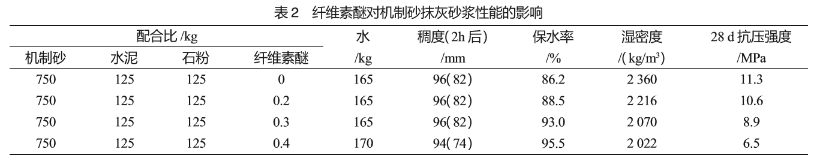

从表1可以看出本试验的基准砂浆的保水率为87.6%,不满足国家标准GBT25l812010《预拌砂浆》对干混抹灰砂浆的保水率的要求(≥88%)所以要添加保水材料。目前在干混砂浆中使用的保水材料主要是羟丙基甲基纤维素醚(HPMC)和甲基羟丙基纤维素醚(MHPC)本试验使用的纤维素醚是甲基羟丙基纤维素醚(MHPC)(阜盈牌),黏度为5万(厂家标注)试验结果见表2。

从表2可以看出随羟丙基甲基纤维素掺量的增加在掺水量基本不变的条件下砂浆稠度(包括静置2h后)基本不变但保水率明显提高湿密度下降28d抗压强度明显下降。

国家标准GBT25181—2010《预拌砂浆》对干混普通抹灰砂浆的主要性能指标水率≥88%凝结时间3~9h,2h稠度损失率≤30%强度等级(M5M75、M0.0、M50等)。从表2还可以看出干混普通抹灰砂浆中掺入羟丙基甲基纤维素0.2kgt砂浆即可满足保水率≥88%的要求其他指标也均满足要求。但是工程应用中表明如果干混普通抹灰砂浆中掺入羟丙基甲基纤维素0.2kg砂浆抗下垂性能很差(即砂浆在上墙时容易下滑)如果干混普通抹灰砂浆中掺入纤维素醚大于等于0.3kgt砂浆的抗下垂性能增加但是砂浆黏度太大导致施工性能变差(即不容易抹开工人劳动强度大)。

导致上述结果的机理有三个方面:

(1)主要是由其分子结构决定的羟丙基甲基纤维素同时具有亲水基团(羟基醚基)和憎水基团(甲基、葡萄糖环)是一种表面活性剂具有表面活性从而具有引气效应在砂浆中引入均匀细小气泡一方面调节施工性能另一方面降低砂浆强度。

(2)羟丙基甲基纤维素内部分子结构对水有吸附性这些水在很长时间内慢慢蒸发使砂浆保水性提高。

(3)羟丙基甲基纤维素溶于水后成为一种胶体在砂浆颗粒之间形成一层润滑膜促使水泥和砂浆颗粒的均匀融合另外这种膜还具有润滑效果提高砂浆的和易性从而防止离析并获得均匀一致的可塑体但工程应用表明羟丙基甲基纤维素掺量过大导致砂浆黏聚力过大(机制砂砂浆中含石粉)又导致砂浆施工性能变差。

   对于机制砂抹灰砂浆在每吨干混砂浆中掺入02kg羟丙基甲基纤维素就能满足砂浆的保水率要求但在现场施工会反应出各种问题砂浆太黏黏抹刀砂浆上墙容易下垂大面积施工砂浆容易干(夏天)等本试验的硏究结果表明在机制砂抹灰砂浆中要掺入复合外加才能具有较好的施工性能本硏究确定机制砂抹灰砂浆中的复合外加剂由每吨干混砂浆中外掺571kg复合外加剂该复合外加岫5kg土、025kg羟丙基甲基纤维素、006kg引气剂04kg脂族減水剂组成。
